【摘  要】天津地鐵二號線咸陽路站地處南開區黃河道交通干道，基坑開挖深17.71m，長463.1m。道路兩側建筑物較近，地下土質多為淤泥質粘土，深基坑開挖存在周圍建筑物安全和基坑支護穩定等安全隱患。施工中采用安全監控的方法對地下水位變化、周圍建筑變形沉降、支護結構位移等過程進行數據描述和報警控制，起到了預防預控的作用，從而保證的深基坑開挖施工安全，收到了良好的技術經濟效益和廣泛的社會效益。

    【關鍵詞】軟土地基；深基坑開挖；周圍建筑物；支護穩定；安全監控

1  工程簡介

    地鐵二號線第4標段咸陽路站位于天津市南開區黃河道與咸陽路交口往西，車站起點里程DK5+371.843，終點里程DK5+834.943，本站為單柱雙跨地下二層島式車站。車站基坑圍護采用鋼筋混凝土地下連續墻結構，基坑長463.1m，標準段寬20.7m，深17.71m，東西端設有盾構井，車站頂板覆土厚度2.52m～3.61m，總建筑面積為26747.59m²。支撐結構采用鋼管水平對撐。

2  安全風險分析

    天津市地鐵二號線第4標段咸陽路站地處黃河道交通干道地段，具有現場周邊環境復雜、施工難度大、技術要求高、工期長等特點。施工過程中有很大的不確定因素。地鐵站兩側原有建筑物距離較近，常因基坑開挖導致開裂和沉降;地下管線因土體變形而被破壞;地下水位高又是軟土地基，支護結構的穩定不可忽視�？紤]以上因素，地鐵施工中必然存在周圍建筑物的安全、地下設施安全和基坑開挖安全等風險。

3  地質水文因素

    地質條件:本工程地下土質主要為淤泥質粘土，含水率高。

    -2.75m～-10.09m為淤泥質粉質粘土，為主要含水層。

    -10.43m～-17.71m，粉質粘土—粉砂，底板處于隔水層，以下存在微承壓水。

4  基坑開挖方案

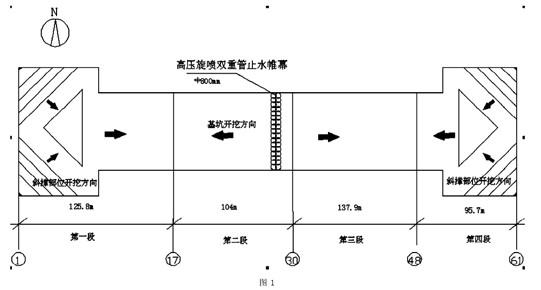

    地鐵二號線咸陽路站基坑開挖長度463.1m，開挖深度17.71m，兩端各有一個盾構井(如圖1所示)，設計為明開挖。針對開挖線路長和深度較深、地下水位高和淤泥質粘土土質等情況，研究制定了超長基坑壩式分段開挖法。先將基坑劃分為四個施工段，在二、三施工段中間設置一道高壓旋噴水泥壩，將基坑分為東區和西區兩部分，即起到臨時支撐的作用，又能使兩邊的施工互不干擾。

    基坑深度方向設置有四道水平支撐，水平方向支撐間距3.0m，為滿足隨挖隨撐的設計要求，按支撐縱向位置分四步退行開挖。第一步挖至第一道支撐以下，安裝第一道支撐，第二步挖至第二道支撐以下，安裝第二道支撐，以此類推。第四步挖到基底時，形成三階四機接力倒土作業。挖土過程中先開挖支撐作業面，及時安裝支撐再進行下道挖土工序。直至挖到基底標高，完成深基坑土方工程。

5  安全風險監控措施

    根據安全風險因分析，我們把重點放在保護周圍建筑物安全、保護地下跨基坑管道的安全、確保圍護結構的穩定和地下水、承壓水的控制等方面。針對分析出的問題進行危險源辯識做出具體化、時空化、動態化的應急控制預案，然后制定詳細的監控程序。

5.1 本工程監控的主要項目

    (1) 墻頂沉降及水平位移；

    (2) 地下水位觀測；

    (3) 墻體水平位移；

    (4) 支撐系統軸向應力；

    (5) 臨近建筑物變形(如表1)。

5.2 基坑開挖監控方案

    (1) 墻頂沉降及水平位移。

    由于施工場地內環境條件一般較差，考慮現場情況，監測點水平位移觀測一般采用極坐標法，使用工作基點為起算點，采用極坐標法測定各監測點坐標，計算圍護墻頂測點的變形量。按測回法依次測定各監測點與測站連線的角度、距離，計算監測點坐標，根據各測次與初始值的坐標，計算樁頂水平位移矢量。

    (2) 地下水位監測。

    監測點按施工監測圖布置，每軸線基坑兩側各布設2個監測點，地下水位監測采用鋼尺水位計，通過訊響器，讀取測量鋼尺讀數，根據管頂高程、管頂與地面的高差，即可計算地下水位的高程和埋深。

    (3) 墻體水平位移。

    監測點共布設44個，墻體水平位移監測孔布設標準段斷面圖，圍護墻體水平位移監測，采用測斜儀進行測量。埋設時將測斜管在現場組裝后綁扎固定在樁鋼筋籠上，并將其澆筑在混凝土中，并由引出的導線將測斜管的傾斜角值顯示在測讀儀上。

    (4) 支撐系統軸向應力監測。

    本工程橫撐均為鋼支撐，采用軸力計對支撐進行軸力監測，安裝時將軸力計安裝架與鋼支撐端頭對中并牢固焊接。待焊接件冷卻后將軸力計推入安裝架并用螺絲固定好。安裝過程要注意軸力計和鋼支撐軸線在同一直線上，各接觸面平整，確保鋼支撐受力狀態通過軸力計(反力計)正常傳遞到圍護結構上。

    (5) 周圍建筑物變形監測。

    深基坑開挖施工過程中，影響周圍建筑物安全的因素有兩個。一是因地下水流失使建筑物基礎產生不均勻沉降；二是地基土體變形，造成建筑物有不同程度的裂縫出現，影響正常使用。對于地下水位和地基土體變形的問題，采用設置沉降標和地下水位觀查井的方法對以上兩情況進行動態觀測。

6  基坑開挖監控實施

    本工程以東區(26軸～61軸)為例。

6.1 周邊地下水位及建筑物監測過程控制

    在基坑開挖前進行坑內降水，對地下水位變化和建筑物沉降進行監測。47軸和49軸發生水位變化量較大的情況，降水速率為0.186m/d，原因主要是基坑內側降水過急，但未超過報警值±0.400m/d。經觀查建筑物沒有明顯變化。針對基坑內降水過急的問題，結合挖土進度，把降水變化速率控制在0.12m/d，以保持基坑外地下水位穩定，同時制定預防滲漏的應急措施。

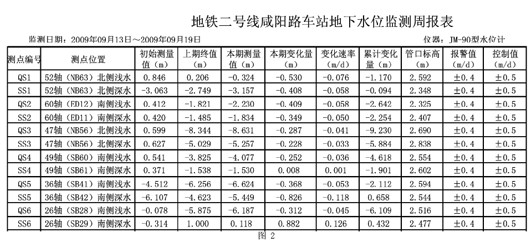

    基坑開挖至第二道支撐(深8.5m)時，地下連續墻接縫處發現滲水點，及時采取了防治滲漏應急措施，在滲漏處進行高壓注漿堵住了漏點，使基坑外水位得到了控制。監測結果表明，滲漏控制點的地下水位變化明顯減小。同時通過對建筑物沉降觀測，沉降量最大僅2.9mm，建筑物安全。(如圖2)

6.2 圍護結構監測過程控制

    在挖土過程中對地下連續墻樁頂沉降、位移和墻體水平位移三項內容進行監測。在連續監控過程中顯示，樁頂沉降變化不大，而樁頂位移受挖土影響變化較大。第一步挖土深度2.1m，出現樁頂位移接近報警值。經原因分析是由于開挖速度過快在支撐安裝前產生的。施工中通過調整挖土進度并及時安裝支撐解決了墻頂變形的問題。

6.3 支撐系統監測過程控制

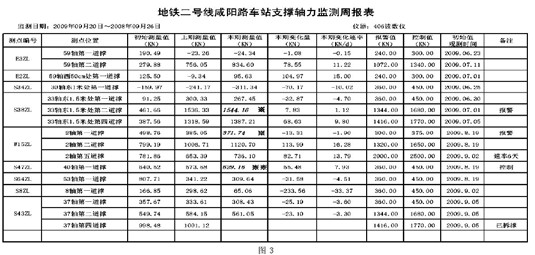

    隨著基坑開挖，共需架設四道鋼管支撐，水平間距3000mm。隨著支撐的安裝，用軸力計進行監測，定期整理數據。對接近或超過報警值的部位立即報警，經過現場認真分析，一是地下土質不均勻產生的側壓力有一定的出入；二是挖土順序不當順墻深挖面積過大；三是支撐安裝不及時。通過調整挖土進度，使被動土壓力起到一定作用，對相鄰支撐點做預壓應力調整，有效地控制了支撐系統應力平衡穩定的問題。(如圖3)

7  安全監控成果

    (1) 本工程基坑開挖工期為2009年6月7日至2009年9月26日，共計112d。監測過程采集近90000個數據，共整理圖表974份，為深基坑開挖安全監控提供了可靠的時空信息。

    (2) 將所采集的數據進行時效處理并進行數理統計，對超過控制范圍的點位及時報警，立即執行應急預案，正常范圍內的數據用來指導和調整基坑挖土的進度和安全，使整個基坑開挖過程自始至終處于受控狀態。

    (3) 通過周邊地下水位和地下連續墻位移監測，對接近報警值的點位及時采取調整降水速率和修正挖土方案等有效措施，消除了安全隱患，保證了周圍建筑物的安全。

8  結語

    隨著地鐵建設的發展，施工技術不斷完善，設備日趨先進。然而地質條件的變化、周圍環境復雜等多種因素，仍然是地鐵深基坑開挖施工安全重點考慮的問題。對于高風險工程施工，不僅應具備一定的實踐經驗和成熟的施工技術，還要建立健全安全有效的監控機制，針對周圍環境和施工安全，通過監測數據找到問題所在，通過原因分析給予高安全度的控制手段和措施，將安全風險降低至極微，杜絕危害，從而提高地鐵施工的技術經濟效益和廣泛的社會效益。(喬成林 祁津勇)
